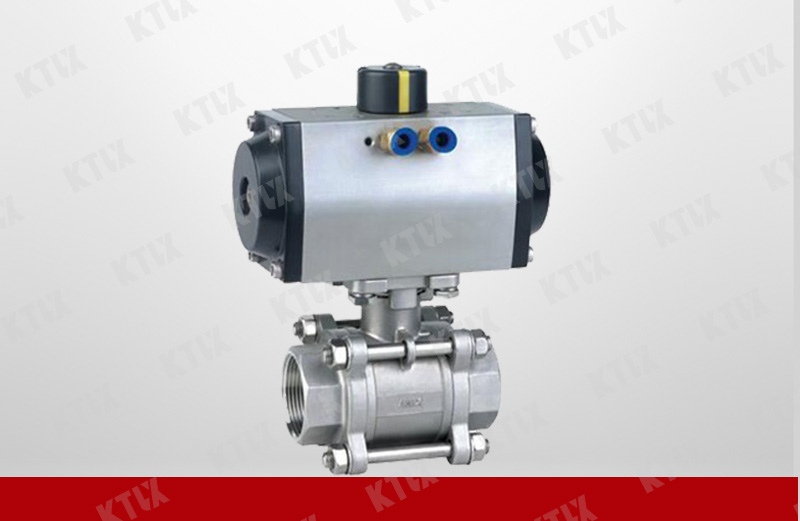

氣動三片式內螺紋球閥


產品型號：Q11F/Y
閥體材質：304、316、316L
閥芯材質：304、316、316L
閥座材持：PTFE、PPL
連接方式：內螺紋、焊接式、卡箍式
連接標準：G、NPT、BSPT、BSP、DIN259/2999
壓力等級：1000WOG
氣動執行器：雙作用、單作用常閉、單作用常開
氣動附件：電磁閥、空氣過濾減壓閥、電氣定位器、手輪
產品詳情

標準技術參數

  閥  體

公稱通徑：DN10-DN100

閥體材質：304、316、316L

連接方式：內螺紋

壓力等級：PN1.6-PN6.3MPa

結構形式：浮動球芯


  閥內組件

閥座密封：PTFE：-20℃～180℃     PPL：-20℃～250℃

閥芯材質：304、316、316L

閥桿材質：304

適用介質：水、液體、氣體、油類、酸堿腐蝕性介質


  性能

防火結構設計

ISO5211標準直接與執行器安裝

球芯與閥體之間防靜電裝置

閥桿防爆出設計

雙層瘩桿填料符合德國TUV TA-LUFL閥桿泄漏測

雙蝶形彈片自動壓緊填料設計

允許壓差：小于公稱壓1.6MPa

泄漏量：零泄漏

回差：±2.5%

死區：死區


  設計制造標準

螺紋類型：G、NPT、BSPT、BSP、DIN259/2999

頂部法蘭：ISO5211

壓力試驗：ISO5208 API598


  氣動執行器

雙作用：通氣開、通氣關，氣源故障保持當前位置

單作用氣開式：通氣開、斷氣關，氣源故障關閉

單作用氣關式：通氣關、斷氣開，氣源故障打開

可選附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥電氣部分可以選防爆
