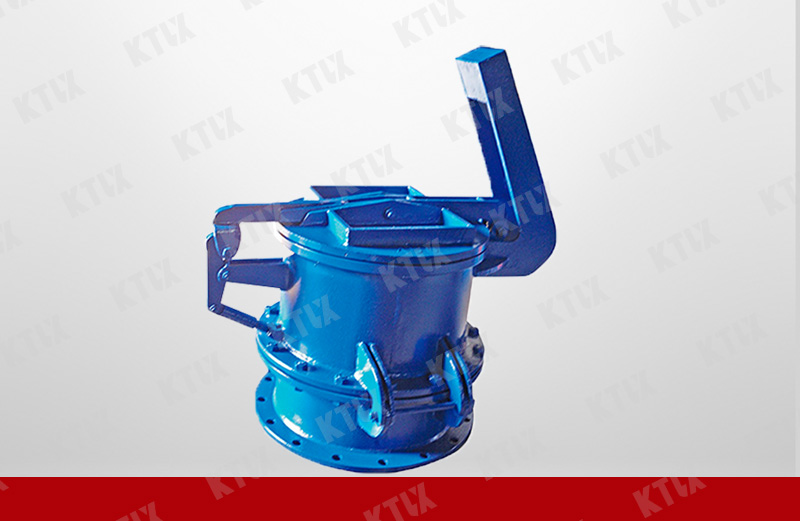

彈壓式泄爆閥



產品型號：XB-42-II
公稱通徑：DN300~1000mm
公稱壓力：≤0.1MPa
適用溫度：≤350℃
開啟壓力：0.09~0.1MPa
主要材料：碳鋼、鋁合金
適用介質：壓縮易爆氣體
法蘭標準：GB/T9115-98
連接尺寸：GB/T2555-81
檢測標準：GB/T13927-92
產品詳情

產品概述

       彈壓式泄爆閥適用于可能發生燃爆的粉塵、氣體介質管路或裝置上，對管路或設備裝置起保護作用。爆破膜可由用戶根據工藝特性自備，是建材、冶金、化工、電廠、糧食加工等行業實現安全、連接生產的理想設備。


結構特點

      彈壓式泄爆閥由閥體、爆破膜、夾持器、閥蓋、重錘等零件組成。爆破膜裝在夾持器中間，與閥體用螺栓連接。系統超壓時，爆破膜破裂，瞬間泄壓，閥蓋彈起后在重力作用下復位。本泄爆閥在更換爆破膜時需垂直向上掀起閥體及夾持器。


主要性能規范

    型號

    XB-42-II

    適用于爆破計算壓力（絕）MPa

    ≤0.1MPa

    強度試驗壓力MPa

    1.5

    適用溫度

    ≤350℃

    適用介質

    壓縮易爆氣體


主要零件材料

    零件名稱

    閥體

    連接體

    杠桿

    閥蓋

    密封圈

    膜片

    材料

    碳素鋼

    碳素鋼

    碳素鋼

    碳素鋼

    橡膠

    合金鋁


主要外形及連接尺寸

DN D n-φd D1 b L L1 H 重量
300 440 12-φ22 395 16 880 250 250 52
350 490 12-φ22 445 16 907 250 275 69
400 540 16-φ22 495 16 1010 250 300 77
450 595 16-φ22 550 16 1060 252 325 83
500 645 20-φ22 600 20 1180 300 370 112
600 755 20-φ26 705 20 1280 300 420 152
700 860 24-φ26 810 20 1390 300 470 193
800 975 24-φ30 920 20 1480 300 520 165
900 1075 24-φ30 1020 20 1590 350 600 335
1000 1175 28-φ30 1120 20 1680 350 650 375
